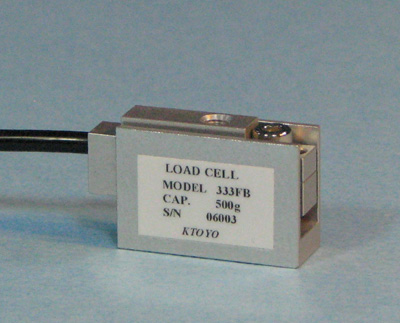

초소형 로드셀  인장압축 겸용  모델 333FB

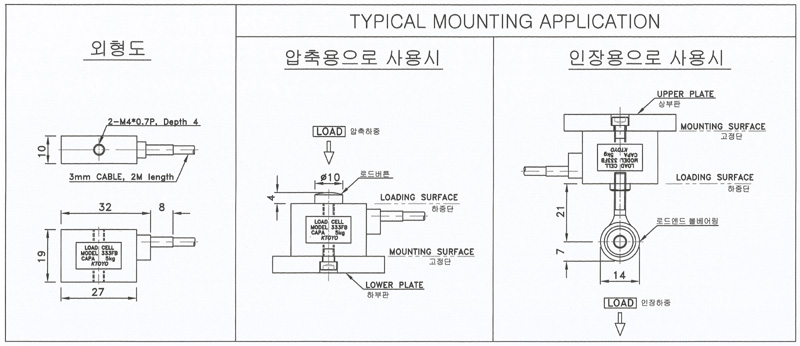

 10mm폭 × 27mm× 19mm 높이      용량:  0∼500g, 0∼1kg, 0∼2kg, 0∼5kg

데이터시트

기술사양

 구 격

       333FB

 정격용량 (R.C)

 0-500g, 0-1kg, 0-2kg, 0-5kg

 정격출력 (R.O)

           1.5 mV/v ± 20%

 비직선성,Non-linearity

           ± 0.1% R.O.

 히스테리시스,Hysteresis

           ± 0.1% R.O.

 반복성,Repeatability

           ± 0.05% R.O.

 영점 Balance

           ± 10% R.O.

 인가전압, 추천

              3VDC

 인가전압, 최대

              5VDC

 입력단자간 저항

        350 Ohm ± 50 Ohm

 출력단자간 저항

        350 Ohm ± 50 Ohm

 절연저항

        1000 Mega Ohm 이상

 온도보상범위

             -5  ~ 50℃

 허용온도범위

            -10  ~ 70℃

 영점 온도영향

         ±0.3% R.O. /10℃

 출력 온도영향

         ±0.15% Load /10℃

 허용과부하

            150% R.C

 케이블

φ3mm PVC Jacket, 4 conductor,

 실드케이블,  2m 길이

 케이블 색상

적색(+입력), 흑색(-입력),
녹색(+출력),  백색(-출력),
Bare(실드),   (인장시 +신호)

 본체 재질

 알루미늄

 제품중량

 11g  ( 케이블중량 제외 )


특 징

극소형 인장압축 겸용 로드셀

용 도
하중계측, 의료용
각종 정밀하중 측정용
