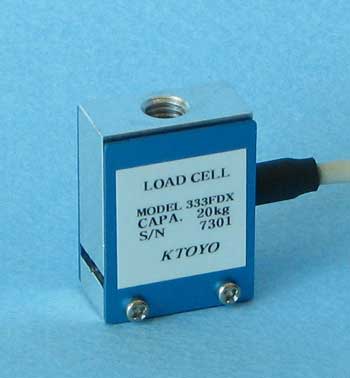

초소형 정밀타입 로드셀 인장압축 겸용   모델 333FDX

 용량  0∼10kg,  0∼20kg, 0∼30kg,  0∼50kg,  0∼100kg, 0∼200kg

데이터시트

기술사양

 규 격

           333FDX

 정격용량 (R.C)

0-10kg,0-20kg,0-30kg,0-50kg,0-100kg,0-200kg

 정격출력 (R.O)

           1.5 mv/v ± 10%

 비직선성,Non-Linearity

           ± 0.05% R.O.

 히스테리시스,Hysteresis

           ± 0.05% R.O.

 반복성, Repeatability

           ± 0.05% R.O.

 영점 Balance

           ± 10% R.O.

 인가전압, 추천

              3VDC

 인가전압, 최대

              5VDC

 입력단자간 저항

              420 Ohm ± 50 Ohm

 출력단자간 저항

              350 Ohm ± 50 Ohm

 절연저항

              1000 Mega Ohm 이상

 온도보상범위

              -5  ~ 50℃

 허용온도범위

              -10  ~ 70℃

 영점 온도영향

              ±0.3% R.O. /10℃

 출력 온도영향

              ±0.15% Load /10℃

 허용과부하

              150% R.C

 케이블

 φ3mm PVC Jacket, 4 conductor,

 실드 케이블,  2m 길이

 케이블 색상, (인장시 + 출력신호)

 적색(+입력), 백색(-입력),
 녹색(+출력),  청색(-출력),  Bare(실드)

 본체 재질

 알루미늄 (10kg, 20kg, 30kg 용량 )
 도금특수강 ( 50kg, 100kg, 200kg 용량 )

 방수방진 등급

 IP65 (Ingress Protection )

 제품중량,  (케이블중량 제외)

30kg 이하 용량: 17g,  100kg 용량 : 75g,
200kg
용량 : 99g


특 징

극소형 인장압축 겸용 로드셀

용 도
하중계측, 의료용
각종 정밀하중 측정용
