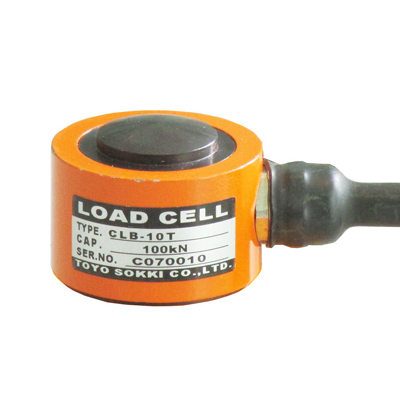

고용량 소형 압축 로드셀    모델 CLB

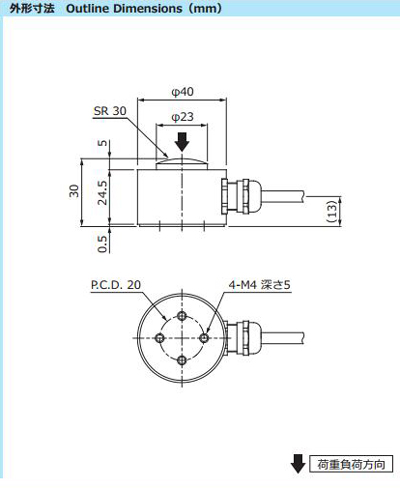

40mm 외경 × 30mm 높이      용량  0~2t,  0~3t , 0~5t, 0~10t

데이터시트

기 술 사 양

 모델

          CLB

 모델호칭

     2T

     3T

    5T

    10T

 정격용량 (R.C)

Newton

    0-20KN

   0-30KN

   0-50KN

   0-100KN

tf

   0-2.04tf

   0-3.06tf

   0-5.1tf

   0-10.2tf

 정격출력 (R.O)

           1 mV/V  ± 10%

        1.5mV/V   ± 10%

 영점 Balance

           ± 10% R.O.

 비직선성, Non-linearity

           ± 0.5% R.O.

 히스테리시스,Hysteresis

           ± 0.5% R.O.

 반복성, Repeatability

           ± 0.5% R.O.

 영점 온도영향

           ±0.05% R.O. /℃

 출력 온도영향

           ±0.05% Load /℃

 온도 보상범위

           -5  ~ +60℃

 허용 온도범위

          -10 ~ +70℃

 허용과부하

            120% R.C.

 인가전압, 추천

             8VDC

 인가전압, 최대

             10VDC

 입력단자간 저항

           350 ± 7 Ohm

 출력단자간 저항

           350 ± 7 Ohm

 절연저항

           1000 Mega Ohm 이상

 케이블 길이

           3 미터

 케이블 종류

φ5mm PVC Jacket, 4C, 쉴드케이블

 케이블 색상

적색(+입력), 백색(-입력), 녹색(+출력), 청색(-출력)

 본체 재질

 특수 합금강

 제품중량, 케이블제외

   220g,   로드셀 only


특 징

소형 사이즈로 고용량 모델까지 대응
 제한된 장소의 하중 측정용으로 적합

용 도

●  각종 프레스 하중계측 제어
하중시험장치
각종 연구 실험계측, 프로세스 계측
