디지털 인디케이터   MODEL DLS-5028A

   적색 LED 14mm display

다운로드-데이터시트

다운로드-취급설명서

 - 아날로그, A/D변환부

 입력감도

 0.5µ V/D ( D: 최소눈금 )

 1.0 mV/V 입력시 표시분해능: 1/9999

 0.5 mV/V 입력시 표시분해능: 1/5000

 비직선성

 ±0.03%FS ± 1count

 온도특성

 영점: ±0.005% FS/℃

 감도: ±0.005% Reading/℃

 주파수특성

 약 1 Hz

 인가 전압

 DC5V ± 5%, 60mA ( 350 ohm 로드셀 4개 접속가능 )

 - 표시부

 계량값 표시

 LED 7 Segment 4행,적색, 문자높이 14mm

 동작 표시

 LED, 적색, 7개

 표시범위

±9999  (영점억제, Zero, Suppress)

 소수점

 임의행 설정가능 ( 무, 0.0, 0.00, 0.000 )

 오버 표시

 전행점멸

 입력신호 -3.3 mV/V이하와 +3.3 mV/V 이상

 또는 표시값 9999를 넘을 경우에 OVER표시

 단위 표시

 kg (기타 단위는 스티커 부착)

 샘플링속도

 240 msec ( 4.2회/초 )

 - 영점 감도조정

 영점 감도

 -2.8 ~ 2.8 mV/V 입력신호 범위에서 조정가능

 감도 조정

 -3.0 ~ +3.0 mV/V 스판량 범위에서 조정가능

 - I/O 부

 조작스위치

 전면 8키

 외부지령  입력

 Auto Zero, Auto Zero 리셋,CMD

 제어용 출력

출력신호: 릴레이 접점출력 4점( 전원OFF시, 접점Break )

접점용량: DC24V,1A (저항부하) AC125V,0.5A (저항부하)

 비교설정점

 4점, 각각 상한, 하한, 극성 변환 가능

 낙차보정,  히스테리시스설정 기능부착

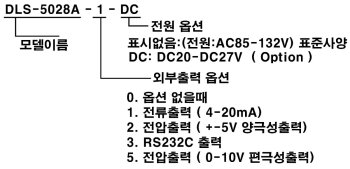

 - 아날로그 출력 ( 옵 션 )

 출력 신호

표시값에 연동하는 D/A 변환, 절연된 출력

<옵션-1> : 4~20mA, (부하저항 : 0 ~ 510 Ohm)
<옵션-2> : 0~± 5V,  (부하저항 : 5KOhm 이상)
<옵션-5> : 0~ 10V,   (부하저항 : 5KOhm 이상)
  Over  또는 Under 모두 F.S.의 5%출력가능


 분해능

 표시분해능에 연동

 비직선성

±0.1% FS (표시값에 대하여 )

 온도특성

영점 & 감도, 모두 : ±0.02% FS/℃

 - 시리얼 출력 ( 옵션-3 )

 인터페이스

 RS232C, 절연된 시리얼 출력

 전송 속도

 2400  BPS

 전송 프로토콜

 調步同期 (비동기)

 전송 포맷

 Data Bit: 7 Bit,  Stop Bit: 2 Bit
 Parity :EVEN,  Data: ASCII code

- 커런트 루프(Current Loop) 시리얼 출력 ( 표준 장착 )

 용 도

 토요소키 전용 외부기기 접속용

 - 종 합

 정전 대책

각 설정데이터를 불휘발성 메모리(EEPROM)에 저장

 전원

 AC85~ 132V, 50/60HZ 표준사양,  DC24V(옵션)

 소비 전력

 약 20VA

 사용 온습도

 -10 ~ +40℃, 20 ~ 85 % RH

 취부 방법

 패널 마운트

 제품 중량

 약 1kg

특 징

96 * 48 mm 의 콤팩트한 외형

4 ~20mA, 0 ~± 5V, 0 ~ 10V,

아날로그 출력 선택 가능(옵션)
RS232C, 시리얼 신호 출력가능(옵션)

비교설정점 4점 선택가능

전원 AC85 ~ 132V,  DC24V ± 10%(옵션)





용 도

   반도체, 특수가스, 케미컬, 탱크 계측계량용

 ● 각종 정밀실험 테스트
