비쉐이 디지털 인디케이터    모델 G5-PM,   G5-RM

 다양한 통신옵션,필드버스에 대응, 이더넷,  RS485,
 USB,프로피버스,디바이스넷,콘트롤넷 가능

다운로드-사양서 G5-PM
다운로드-사양서 G5-RM

다운로드-취급설명서 G5

  기기 사양

- 외형 및 치수

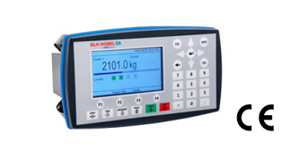

   모델 G5-PM
       패널마운트 타입

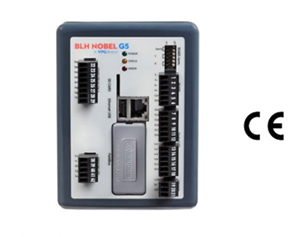

  모델 G5-RM
 DIN 레일 마운트 타입 (Non 디스플레이 타입)

    외 형

   케이스

   플라스틱, PC

   플라스틱, PC

   외형크기

230mm (가로)*128mm(높이)*120mm(깊이)
   ◎120mm 깊이칫수에 케이블,커넥터 불포함

95mm (가로)*136mm(높이)*100mm(깊이)
  ◎100mm 깊이칫수에 케이블,커넥터 불포함

패널 커트

 186(가로)*91mm(높이) ±1mm

                     없음

디스플레이

 칼라 LCD, 백라이트, 4.3",
계량표시 999999

                     없음

  키보드

 31개, 전면 멤브레인 키

                     없음

   특징 & 용도

- 특 징

* CE 국제규격에 승인된 비쉐이 비엘에치 노벨
  (VISHAY BLH-NOBEL)사의 고정밀도 인디케이터


*
다양한 통신옵션, 필드버스에 대응,이더넷, RS485 with 모드버스RTU,
   USB,프로피버스, 디바이스넷,콘트롤넷 가능
     -RS485 with 모드버스RTU (기본장착)
     -이더넷/IP,프로피버스DP,디바이스넷,콘트롤넷 (선택사양)
* 아날로그 출력(4-20mA, 0-10V), 기본장착
* 내장형 웹서버에서 초기설정 가능
* 350옴 로드셀 8개 접속 가능
* 24비트 분해능,초당 2400회 샘플링 속도, 초당 300회 업데이트
* USB포트,SD카드 또는 내장 메모리에 파라메터를 손쉽게 백업&복원가능
* 유연한 디지털 입출력
* 칼라 LCD, 백라이트, 4.3", 계량 표시 999999
* 230
mm(가로) * 128mm(높이)* 120mm(깊이) 외형,패널마운트 타입

95mm(가로) * 136mm(높이)* 100mm(깊이) 외형,DIN레일마운트 타입
* EMC(전자기파 적합성), RF(무선기기인증) 등 국제규격 CE 인증제품

- 용 도

* 공정제어및 계량
* 특수하중 계측
*
고속 동하중 측정
*
공장자동화

- 아날로그, A/D변환부

 로드셀 접속

350 옴, 로드셀 8개 접속가능

 인가전원

 DC10V  ( 로드셀 입력전원)

 입력범위

±3 mV/V

 입력감도

 0.3 µV

 A/D변환 속도

 24 비트, 2400회/초

 업데이트 속도

 300회/초

 영점 드리프트

 10nV / °K

 스팬 드리프트

 2 ppm / °K

 필터

 디지털, 0.125Hz 에서 50Hz 밴드폭, 댐핑> 150Hz 에서 70dB

 - 인터페이스, RS485, 시리얼 통신접속, (기본장착)

 프로토콜

 모드버스 RTU

 보 레이트

 최대 115 Kbaud, 최대 변조속도

 절연 데이터

 공정제어와 연결프린터에 절연된 데이터를 전송

 - 인터페이스, 필드버스 통신접속, ( 선택사양)

 프로토콜

 프로피버스, 디바이스넷, 콘트롤넷

 - 인터페이스, 이더넷  통신접속, ( 선택사양)

 프로토콜

 모드버스 TCP, 이더넷/IP, http, ftp

 형식

 10/100BASE-T, 공정데이터 제어용,파일전송용, 원격제어용

 RJ45 커넥터 표시

오렌지 LED:100MBit/초, 노란색 LED: 수신 & 전송

- 인터페이스, USB 포트, (기본장착),   * USB 메모리 별매

 형식

버전 2.0,  PC용 USB

 용도

데이터 백업이나 복원용, 최대 500 mA출력

- 인터페이스, SD카드 슬롯, (기본장착),  *SD카드 별매

 형식

마이크로 SD, Micro SDHC 타입

 용도

파일,프로그램  업그레이드

- 아날로그 출력, (기본장착)

 전압 출력

0-10V, -10-10V, 1Kohm부하

 전류 출력

4-20mA, 0-20mA, ±20mA, 1Kohm부하

 - 디지털 I/O

 입력

 4개, 24VDC ±15%, 5mA, 절연신호,with 통신용접지

 출력

 4개, 24VDC ±15%, 100mA, 절연신호,with 통신용접지

 - 사용 환경

 사용온도 범위

 -10 도C~ 55 도C

 허용온도 범위

 -25 도C~ 85 도C

 사용장소 조건

  최대 85% 상대습도, 비결로(Non condensing) 장소

 방수방진 등급

  IP65 ( Ingress Protection )

 EMC(전자기파 적합성),
 RF(
무선기기인증)

  CE (Industrial)

 - 인터페이스, 필드버스 통신접속, ( 선택사양)

 프로토콜

 프로피버스(ProfibusDP), 디바이스넷(DeviceNet), 콘트롤넷(ControlNet)

 필드버스
 데이터정의

 16 바이트: 필드버스에서 계측기까지,
 80 바이트: 계측기에서 필드버스까지.

 설정

 모든 필드버스 설정은 계측기에서 "설정 파라메터" 로 가능함

 어댑터 장착

 어댑터를 필드버스 슬롯에 장착하여 조립함

 모듈 타입

     프로피버스-DP

         디바이스넷

             콘트롤넷

 연결부 형상

  커넥터

프로피버스 9-핀,
암 커넥터, D-sub (DB9F)

 5-핀, 수 커넥터

  BNC(원형) 커넥터

 보 레이트

 9.6 Kbps--12Mbps,
 또는 자동 설정

125, 250, 500 Kbps,
 또는 자동 설정

 5Mbit/초, 고정

  주 소

1--125, 파라메터 설정

0--63, 파라메터 설정

1--99, 파라메터 설정

 필드버스
 공급전원

-

  24VDC

-
