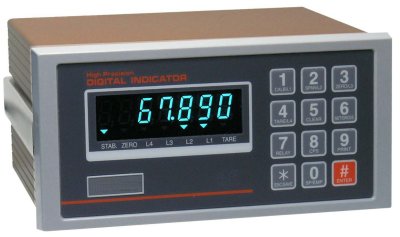

디지털 인디케이터   MODEL KBS-7300

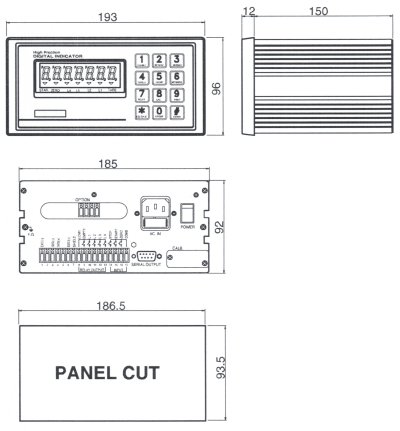

 193mm × 96mm Size   녹색 LED 13mm 디스플레이, 릴레이 접점출력 4개

다운로드-데이터시트
다운로드-취급설명서

사  양

 입력 신호범위

-1 mV to + 34 mV

 비직선성

0.01% Full scale max.

 디스플레이 정밀도

1/20,000

 입력감도

0.3μV/Digit minimum

 온도계수

영점 : ±0.2 μV/ RTI max.
Span : 20ppm/℃ max

 로드셀 인가 전압

DC10V, 300mA
( 350 Ohm- 8개
로드셀 )

 입력 노이즈

±0.3 μVpp

 입력 임피던스

10MOhm

 A/D 변환 방법

 24bit sigma-delta

 A/D 내부 분해능

1/200,000

 A/D변환속도

30 회/초

 표시부

VFD(Vacuum fluorescent display),
7 Segment, 녹색 고휘도VFD,
13mm 문자높이,
-9999 ~ +99999

 디스플레이 변환속도

50 회/초 ~ 2 회/초

 영점 아래로의 표시

“-” Minus 표시

 상태표시 LED

영점,안정, 릴레이출력  L1, L2, L3, L4

 한눈의 값

1, 2, 5, 10, 20, 50, 100, 200  선택가능

 소수점 위치

 임의점 선택가능

 전 원

AC110/220V±10%, 50/60Hz

 소비 전력

약 20VA

 사용 온도범위

-10 ~ 40

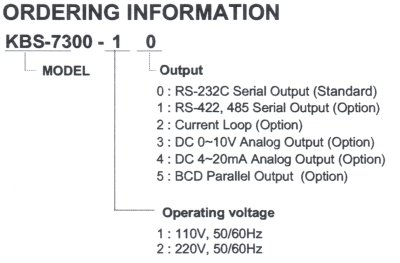

 옵 션

 RS-232C, 시리얼 출력 (기본장착)
 1. RS-422/485, 시리얼 출력
 2. Curerent loop 출력
 3. DC 0~10V, 아날로그 출력
 4. DC 4~20mA, 아날로그 출력
 5. BCD  Parallel 출력

 제품 무게

 약 2.5kg

 특징

* 반도체,케미컬, 탱크 계측계량용

* 디스플레이 : 5 행,  +99999...-9999

* 고정밀 24 bit Sigma-Delta A/D 컨버터

* 실하중 또는 등가입력 캘리브레이션

* 1/20000의 외부분해능

* 릴레이 접점출력 4개 (기본장착)
* RS232C 시리얼 외부출력 (기본장착)

* RS422/RS485 외부출력기능(옵션) 또는 아날로그 외부출력기능 (옵션)

* 홀드 및 피크홀드 기능

* 자기고장 회복기능 (Watch-Dog)



용도

* 반도체, 특수가스, 케미컬, 탱크 계측계량용

* 각종 정밀실험 테스트
