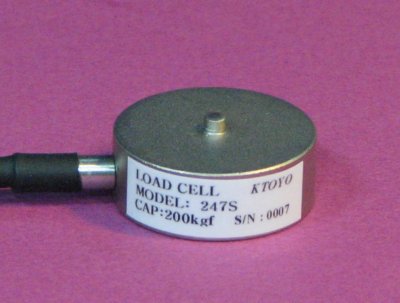

초소형 로드셀 압축용  규격 247S

 φ25 × 11mm 높이       용량  0∼2kg ...  0∼500kg

데이터시트

기술사양

 규 격

       247S

외형치수 ( mm )

정격용량

A

B

제품중량
(케이블 제외)

로드셀 재질

2kg

10

2

10g

알루미늄

5kg,10kg,
20kg, 50kg

11

2

15g

알루미늄

100kg, 200kg

11

2

35g

특수강

500kg

15

3

35g

특수강




 정격용량,
 Rated Capacity (R.C)

2kg, 5kg, 10kg, 20kg,
50kg,100kg,200kg, 500 kg
 압축하중 only

 정격출력 (R.O)

      1.0 mv/v ± 50%

 비직선성, Non-linearity

      ± 0.5% R.O.

 히스테리시스,Hysteresis

      ± 0.5% R.O.

 반복성, Repeatability

      ± 0.2% R.O.

 영점 밸런스

      ± 10% R.O.

 인가전압, 추천

      3VDC

 인가전압, 최대

      5VDC

 입력단자간 저항

     350 Ohm ± 10 Ohm

 출력단자간 저항

     350 Ohm ±  5 Ohm

 절연저항

    1000 메가 Ohm 이상

 온도 보상범위

      -5  ~  50℃

 사용 온도범위

      -10  ~ 70℃

 영점 온도영향

      ±0.5% R.O. /10℃

 출력 온도영향

      ±0.5% Load /10℃

 허용과부하

      150% R.C.

 한계과부하

      200% R.C.

 케이블

φ3mm PVC Jacket,
4 conductor,

실드케이블,  2m 길이

 케이블 색상

적색(+입력), 흑색(-입력),
녹색(+출력),  백색(-출력),
Bare(실드)

 본체 재질

 알루미늄(2kg-50kg),
 특수강(100kg-500kg)


특 징

극소형 압축형 로드셀

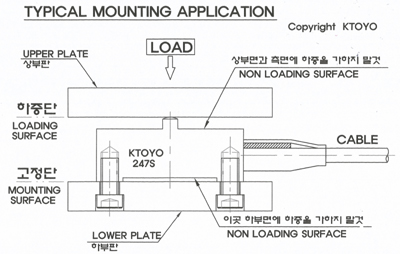

바닥면에 취부용 나사구멍이 있는 타입

용 도
하중계측, 의료용 및 압축시편 압력 측정용
각종 정밀하중 측정용
