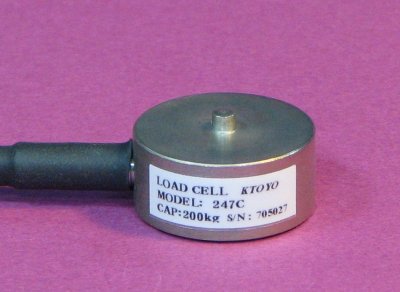

초소형 로드셀 압축용  규격 247C

 φ20 × 11mm 높이       용량  0∼5kg ...  0∼500kg

데이터시트

기술 사양

 규 격

       247C

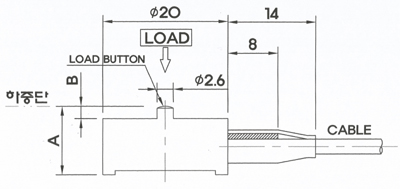

외형치수 ( mm )

정격용량

A

B

제품중량
(케이블 제외)

로드셀 재질

5kg

10

2

10g

알루미늄

10kg,20kg, 50kg

11

2

11g

알루미늄

100kg, 200kg

11

2

20g

특수강

500kg

15

3

25g

특수강




 정격용량 (R.C)

5kg, 10kg, 20kg,
50kg, 100kg, 200kg,
500 kg, 압축하중 only

 정격출력 (R.O)

    1.0 mv/v ± 30%

 비직선성, Non-linearity

         ± 0.5% R.O.

 히스테리시스,Hysteresis

         ± 0.5% R.O.

 반복성, Repeatability

         ± 0.2% R.O.

 영점 Balance

         ± 10% R.O.

 인가전압, 추천

           3VDC

 인가전압, 최대

           5VDC

 입력단자간 저항

    350 Ohm ± 10 Ohm

 출력단자간 저항

    350 Ohm ±  5 Ohm

 절연저항

    1000 Mega Ohm 이상

 온도보상범위

          -5   ~ 50℃

 사용 온도범위

         -10  ~ 70℃

 영점 온도영향

    ±0.5% R.O. /10℃

 출력 온도영향

    ±0.5% Load /10℃

 허용과부하

       150% R.C.

 한계과부하

       200% R.C.

 케이블, Shielded

φ3mm PVC Jacket,
4 conductor, 2 미터 길이

 케이블 색상

적색(+입력), 흑색(-입력),
녹색(+출력), 백색(-출력),
Bare(Shield)

 본체 재질

알루미늄, 특수강(100kg 이상)


특 징

극소형 압축형 로드셀
바닥면에 취부용 나사구멍이 없는 타입

용 도

하중계측, 의료용 및 압축시편 압력 측정용
각종 정밀하중 측정용
